Description
Données techniques
Âme : 05 = cuivre nu massif
1 x Ø 0,8 mm (0,5 mm²)
09 = cuivre nu câblé
7 x Ø 0,4 mm (0,88 mm²)
15 = cuivre nu câblé
7 x Ø 0,52 mm (1,5 mm²)
Isolation : PVC mélange R2
Câblage des conducteurs : paire, tierce ou quarte et en couches concentriques
Assemblage : ruban synthétique hydrofuge
Gaine interne : PVC bleu ou gris, résistant aux hydrocarbures
aliphatiques
Armure : 2 feuillards en acier épaisseur 0,2 mm
Écran général : ruban aluminium/polyester avec fil de continuité
multibrins (7 x 0,20 mm) en cuivre étamé
Gaine externe : PVC bleu ou gris, résistant aux hydrocarbures
aliphatiques
Tension de service : 500 V AC
Tension d’essai : entre conducteurs :
1500 V AC pendant 1 mn
entre conducteurs et écran :
1000 V AC pendant 1 mn
Résistance d’isolement min. à +20°C : > 500 MΩ.km
Capacité nominale entre conducteurs et
blindages :
05 = 145 nF/km
09 = 160 nF/km
15 = 200 nF/km
Self induction : 05 = 0,75 mH/km
09 = 0,75 mH/km
15 = 0,74 mH/km
Plage de température : fixe : de -30 °C à +90 °C
Rayon de courbure : fixe : 15 x ø
Traction statique : 15 N/mm² de section cuivre
Traction dynamique : 50 N/mm² de section cuivre
Repérage conducteurs : 1 paire : blanc / rouge
1 tierce : blanc / rouge / bleu
1 quarte : blanc / rouge / bleu / jaune
Pour les câbles multipaires et les multitierces, le
repérage des paires et tierces est obtenu par une
numérotation, soit sur le conducteur blanc ou sur la
gaine PVC de chaque élément.

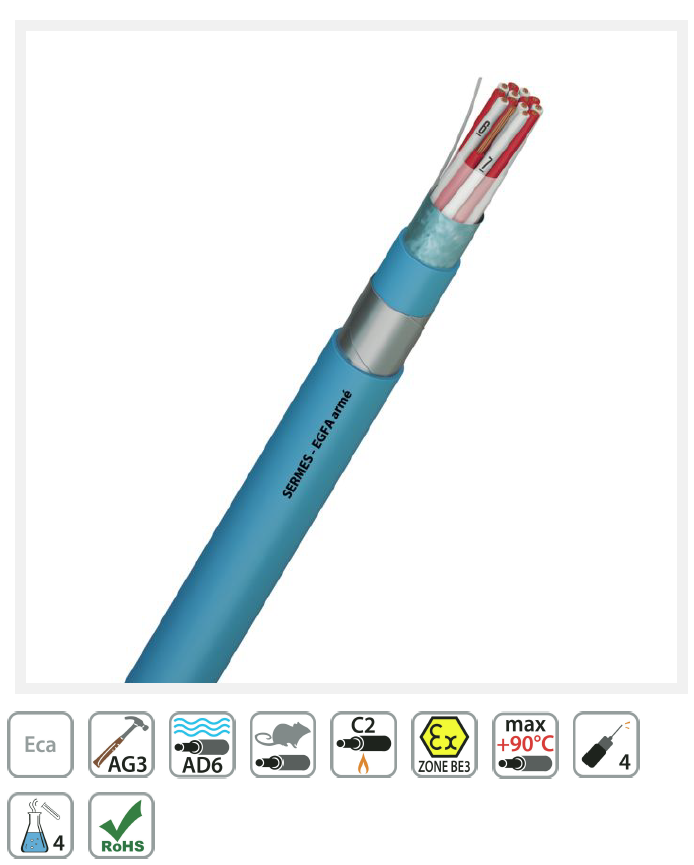

Marquage : Exemple : 01 IP 09 EGFA
Section (mm²) : 0,88
Section complète (mm²) : 1 x 2 x 0,88
ø gaine externe approx. (2) (mm) : 10
ø gaine interne approx. (mm) : 6,9
Dimensions et poids
Poids article (Kg/Km) : 160
Poids cuivre (kg/km) : 16,6
Conditionnement
Conditionnement : TGL
Mini de vente (TGL) : 1
Normes et directives
Normes : AFNOR – M87-202 spécifications pour l’industrie du
pétrole et la pétrochimie.
Non propagation de la flamme : IEC 60332-1-2 / NF
C 32-070 C2.
Non propagation de l’incendie : IEC 60332-3-A / VDE
0472-804-C.
Résistant aux UV selon UL 1581 Section 1200.
Résistance aux hydrocarbures : NF M87-202 Annexe
A.
Essais : NF C 32-200.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction
305/2011.
Euroclasse selon RPC : Eca.
RoHS : Oui
